技術指標
輸入信號：熱電阻(2種)和熱電偶(10種)可設置

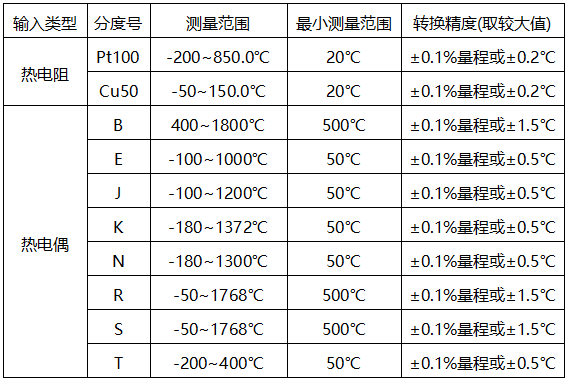

傳輸精度：
說明：①以上精度是在環境溫度20℃±2℃的條件下測試所得
②輸出精度“%”是相對于設定的量程范圍
③熱電偶測量時還需要加上冷端補償誤差
冷端補償溫度范圍：-20~70℃
補償精度：±1℃
輸出信號：二線制4-20mA或二線制4-20mA+HART協議
輸出負載電阻：RL≤(Ue-12)/0.022
上限、下限溢出報警輸出電流：可設置
供電電壓：DC12~40V
溫度漂移：0.0075%FS/℃
響應時間：700ms達到最終值的90%
絕緣強度(輸入與輸出之間)：1500V(1min，無火花)
絕緣電阻(輸入與輸出之間)：≥100MΩ(500VDC時)
防護等級：IP65
電磁兼容：符合GB/T18268工業設備應用要求(IEC61326-1)
質保：24個月
YR-ER233A一體式現場顯示隔離溫度變送器外形圖

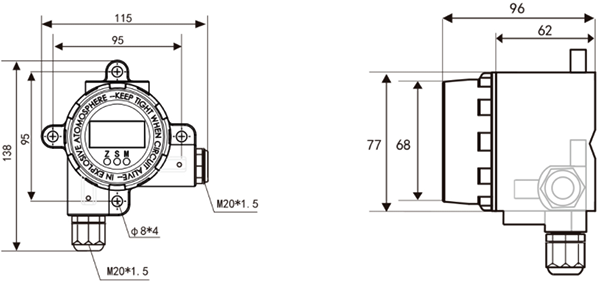

YR-ER233B壁掛式現場顯示隔離溫度變送器外形圖

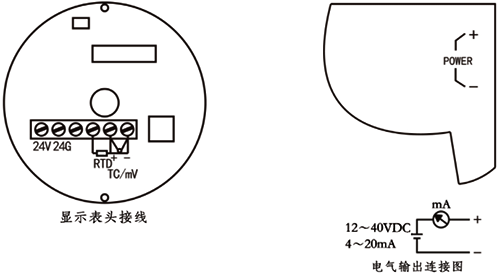

YR-ER233現場顯示隔離溫度變送器接線圖

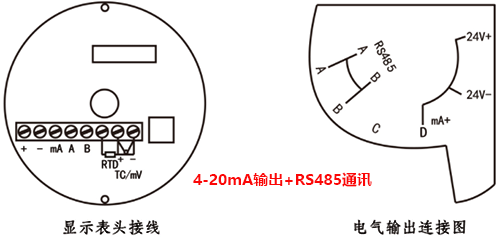

①四線制4-20mA輸出+RS485通訊接線圖
②二線制4-20mA輸出或者二線制4-20mA輸出+HART通訊接線圖
YR-ER233現場顯示隔離溫度變送器選型表
YR-ER233①-②③④⑤-⑥/⑦
①外殼結構

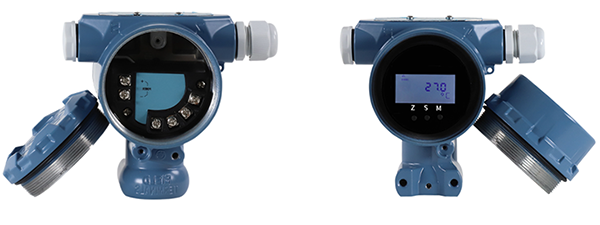

[A]：一體式

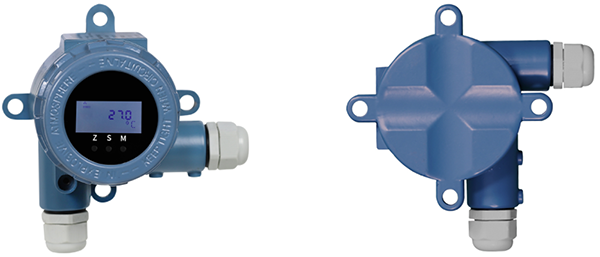

[B]：壁掛式
②輸入信號類型
[P]：Pt100熱電阻
[C]：Cu50熱電阻
[B]：B分度號熱電偶
[S]：S分度號熱電偶
[K]：K分度號熱電偶
[E]：E分度號熱電偶
[T]：T分度號熱電偶
[J]：J分度號熱電偶
[N]：N分度號熱電偶
③輸出類型
[0]：二線制4-20mA輸出
[1]：二線制4-20mA輸出+HART通訊
[2]：四線制4-20mA輸出+RS485通訊
④傳感器輸入端連接螺紋
[G00]：殼體M27×2內螺紋
[G01]：殼體M20×1.5內螺紋+M20×1.5外螺紋尼龍格蘭頭(標配)
[G02]：殼體M20×1.5內螺紋+M20×1.5外螺紋金屬格蘭頭
[X]：定制螺紋
⑤電氣連接螺紋
[G00]：殼體M20×1.5內螺紋
[G01]：殼體M20×1.5內螺紋+M20×1.5尼龍格蘭頭(標配)
[G02]：殼體M20×1.5內螺紋+M20×1.5金屬格蘭頭
[R00]：殼體G1/2內螺紋
[R01]：殼體G1/2內螺紋+G1/2外螺紋尼龍格蘭頭
[R02]：殼體G1/2內螺紋+G1/2外螺紋金屬格蘭頭
[A00]：殼體1/2NPT內螺紋
[A01]：殼體1/2NPT內螺紋+1/2NPT外螺紋尼龍格蘭頭
[A02]：殼體1/2NPT內螺紋+1/2NPT外螺紋金屬格蘭頭
⑥溫度變送器量程下限
[*]：數字
⑦溫度變送器量程下限
[*]：數字壁掛式帶顯示隔離溫度變送器選型舉例：
YR-ER233B-P0G01G01-0/300
