螺紋式溫度計套管選型表
①②③④-⑤/⑥-⑦-⑧-⑨/⑩/?-?/?-?/?-?/?
①螺紋式溫度計套管THERMOWELL
[TH15]：過程連接為固定螺紋+儀表接口為內螺紋，默認

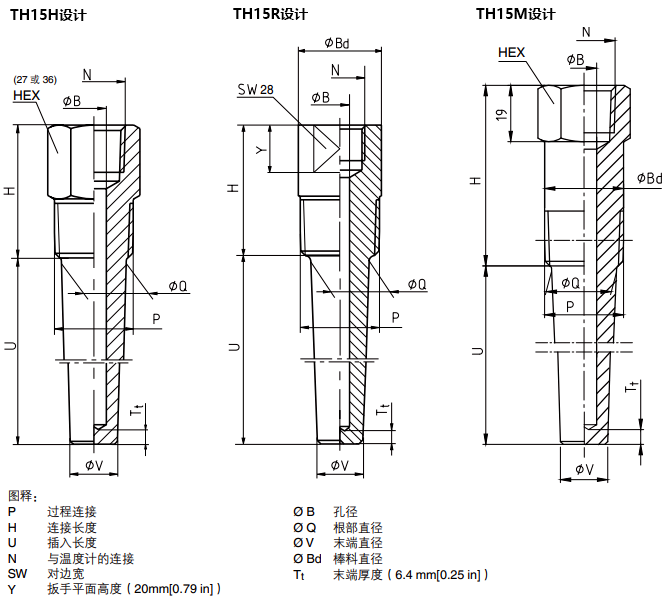

②頂部設計
[H]：六角形，默認
[R]：扳手平面
[M]：圓邊六角形

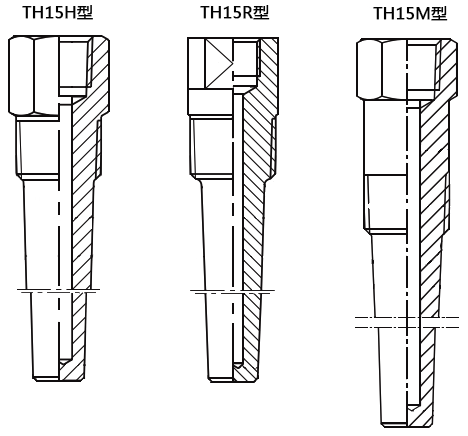

③套管結構形式
[A]：整體鉆孔錐形管，默認
[B]：整體鉆孔直形管
[C]：整體鉆孔縮徑式直形管
④內孔變徑
[N]：套管內孔為直形盲孔，默認
[R]：直形變徑內孔
⑤套管材料
[A]：304SS
[B]：316L，默認
[C]：不銹鋼1.4571
[D]：不銹鋼1.4404
[E]：C276合金
[F]：Incolo600
[G]：GH3039
[H]：MONEL 400
[X]：特殊材質，協議訂貨
⑥套管涂層要求
[N]：無涂層，默認
[M]：堆焊或噴涂耐磨層(耐磨)
[F]：套管及法蘭密封面整體燒結聚四氟乙烯(防腐，套管材質選316L即可)
[X]：特殊要求，協議訂貨
⑦過程連接(圖例中的P)
[A]：1/2NPT螺紋，默認
[B]：3/4NPT螺紋
[C]：1"NPT螺紋
[D]：M20×1.5螺紋
[E]：M27×2螺紋
[F]：M33×2螺紋
[G]：G1/2螺紋
[X]：其他
⑧儀表接口(圖例中的N)
[A]：1/2NPT內螺紋，默認
[C]：M20×1.5螺紋
[D]：M27×2螺紋
[E]：G1/2螺紋
[X]：其他
⑨頸部高度mm(圖例中的H)
[45]：45mm，最小高度，默認
[**]：其他連接可根據要求提供
⑩根部直徑mm(圖例中的φQ)

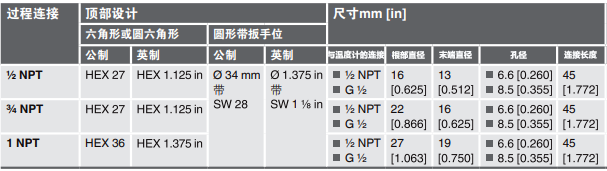

[**]：詳見參數表1
?端部直徑mm(圖例中的φv)
[**]：詳見參數表1
?內孔直徑mm(圖例中的φB)
-------直型孔
[6.6]：內孔6.6mm，用于6.35mm及以下直徑的探頭，默認
[8.5]：內孔8.5mm，用于8mm及以下直徑的探頭
[**]：其他連接可根據要求提供
-------直型變徑內孔
[**]/[**]/[**]/[**]：大內孔直徑/小內孔直徑/大內孔深度/小內孔深度
?頂部厚度mm(圖例中的Tt)
[6.4]：頂部厚度6.4mm，默認
?插入長度mm(圖例中的U)
[**]：插入長度。注意：插入長度始于過程連接螺紋底部
?棒料直徑mm(φBd)
[**]：僅TH15M型溫度計套管選用
?材質證書
[N]：無證書，默認
[M]：原材料材質證書
?測試報告要求
[N]：無證書，默認
[PMI]：PMI報告
[LPI]：LPI報告
[XR]：X-ray射線探傷報告
[IHT]：內部水壓測試報告
[EHT]：外部水壓測試報告
法蘭式溫度計套管選型http://m.xzycr.cn/product/132.html
焊接式溫度計套管選型http://m.xzycr.cn/product/4247.html
螺紋式溫度計度計套管型號舉例(附結構圖)

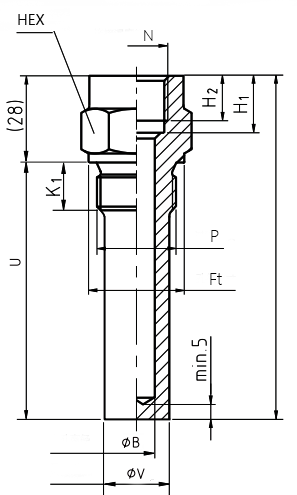

整體鉆孔固定螺紋直型管/型號：TH45FBN

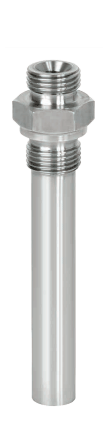

整體鉆孔固定螺紋直型套管/型號：TH45GBN-⑧(儀表接口為外螺紋)

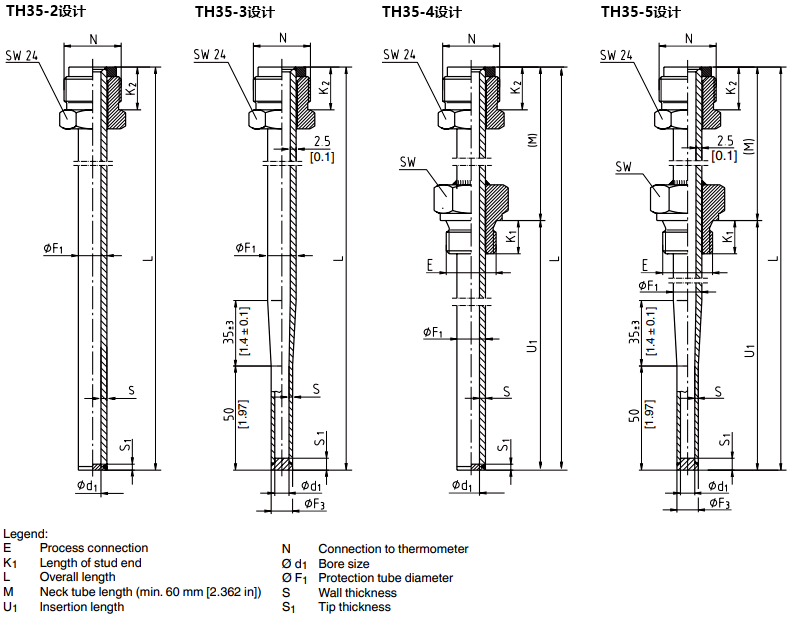

插入/焊入螺紋溫度計套管
