HiaGuard安全儀表系統采用帶診斷的三取二架構(2oo3D)，適用于包括緊急停車系統(Emergency Shutdown System，簡稱ESD)、火氣檢測系統(Fire Gas System，簡稱FGS)、燃燒爐管理系統(Burner Management System，簡稱BMS)、緊急跳閘系統(Emergency Trip System，簡稱ETS)、過程停車系統(Process Shutdown System，簡稱PSD)以及關鍵過程控制(Process Control)等應用。

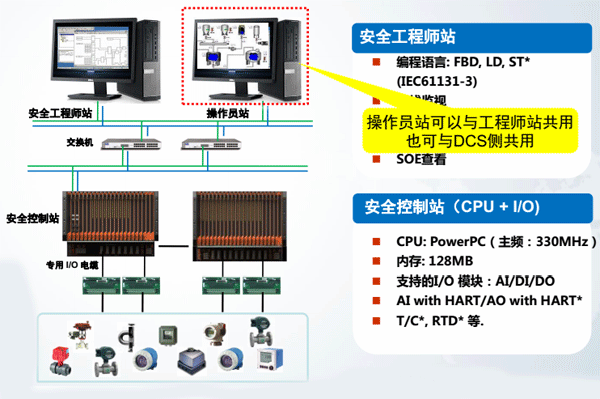

HiaGuard安全儀表系統組成和結構

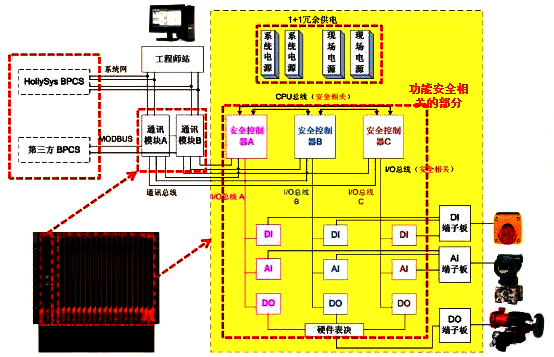

HiaGuard安全儀表系統安全回路的數據流
◆現場傳感器信號通過輸入端子模塊將信號分配到三重化的輸入通道；
◆每系輸入通道通過I/O Bus將本系輸入數據發送給本系控制器；
◆三系控制器通過CPU Bus交換輸入數據，每系控制器得到三份輸入數據；
◆每系控制器表決三份輸入數據，用表決結果運行用戶組態邏輯，得到本系輸出數據；
◆三系控制器通過CPU Bus交換輸出數據，每系控制器得到三份輸出數據；
◆每系控制器表決三份輸出數據，得到表決后的輸出數據；
◆每系控制器通過I/O Bus發送輸出數據到本系的輸出通道；
◆每系輸出通道通過2oo3硬件表決電路得到輸出到輸出端子模塊的信號；
◆輸出信號通過輸出端子模塊輸出到現場執行器。
HiaGuard安全儀表系統特點
①作為保護系統，適用于低操作模式，要求時的平均危險失效概率(PFDavg)可低至整個安全回路的10%以下，便于安全回路其他部件的選擇；
②通訊模塊支持冗余配置，可以提高系統可用性；同時通訊模塊可以阻止外部網絡風暴和病毒對安全回路的影響。通訊模塊失效，安全回路的安全性不受影響；
③控制器采用TMR架構，三系控制器在物理上相互獨立，最大限度減少共因失效；
④單I/O模塊可達到SIL3，為了實現更高的可用性，I/O模塊允許冗余配置；
⑤機籠供電采用1+1冗余方式，冗余在每個模塊內部實現，減少了共因環節，提高了安全性與可用性；
⑥安全回路可用率可達到99.999%；
⑦控制站內及控制站間的SOE精度可達到1ms；
⑧單控制站最大規模支持1184數字量點或592模擬量點；
⑨組態軟件符合IEC 61508-2010中對T3工具要求，組態語言支持FBD和LD；
⑩可以與HollySys基本過程控制系統以太網層面實現無縫集成，共用HMI界面；支持通過Modbus與第三方的基本過程控制系統實現集成。
