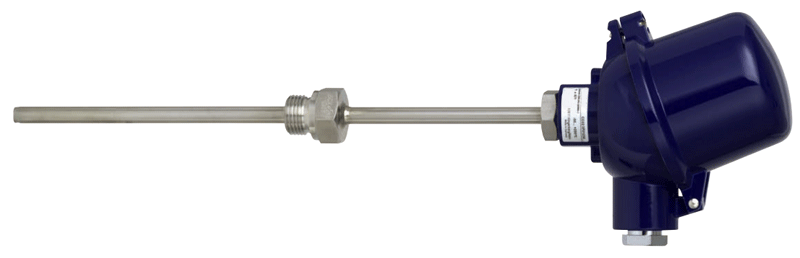

熱電阻一體化溫度變送器

熱電阻一體化溫度變送器通過高性能溫度變送器將溫度值轉變成與高精度長壽命熱電阻電阻信號成正比的二線制4-20mA輸出，產品抗強干擾，高穩定性、高精度、長壽命。昌暉儀表生產的熱電阻一體化溫度變送器量程修改、溫度變送器校驗均通過本公司提供的免費編程軟件完成，還可以在線監測溫度值。



熱電阻一體化溫度變送器技術指標
1、基本誤差=(熱電偶允差對應輸出基本誤差² + 熱電偶溫度變送器精度(0.1%)²）^1/2
2、負載電阻：0-500Ω
3、輸出信號：4-20mA，二線制(供電電源DC24V)
4、智能溫度變送器供電電源：溫度變送器工作電源電壓最低12VDC，最高35VDC，額定工作電壓24VDC
5、環境溫度：－25℃～80℃(危險場所不高于70℃)
6、相對濕度：5％～95％RH
7、機械振動：f≤55Hz,振幅＜0.15mm
8、周圍空氣中不含有引起智能溫度變送器腐蝕的介質
9、環境溫度影響：≤0.05％/1℃
10、負載特性：



昌暉一體化溫度變送器的結構特點

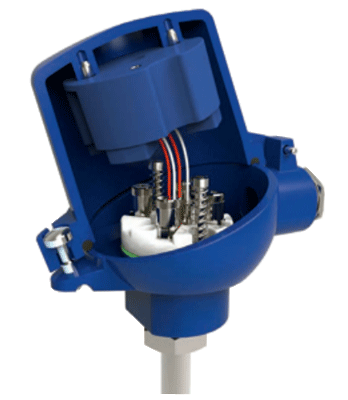

相對于將溫度變送器安裝的接線板端子上，昌暉儀表更建議將溫度變送器安裝在接線盒保護帽(上蓋)內。因為采用這種安裝方式，可確保隔熱效果更佳(環境溫度高容易影響溫度變送器性能，這對國內外任何品牌的溫度變送器都有好處)，還可以用裝配式熱電偶芯替代鎧裝熱電偶芯，可簡化維修時需要進行的更換和安裝操作。



 一體化溫度變送器選型表

YR-S①Z②③-④⑤⑥⑦⑧-⑨/⑩-?/?-?-?

①溫度變送器類型
[A]：智能型/帶顯示/非隔離型溫度變送器，0.1%精度
[B]：智能型隔離溫度變送器，0.1%精度
[C]：HART隔離溫度變送器，0.1%精度
[D]：用戶指定品牌溫度變送器
[X]：帶顯示HART溫度變送器，0.1%精度，芳ABB外殼及顯示套件

②熱電阻類型
[C]：Cu50分度號/俗稱Cu50銅電阻
[G]：Cu100分度號/俗稱Cu100銅電阻
[P]：Pt100分度號/俗稱Pt100熱電阻
[T]：Pt1000分度號/俗稱Pt1000熱電阻

③熱電阻支數
[1]：單支式(一支熱電阻)
[2]：雙支式(兩支熱電阻)

④安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋/標配螺紋為M27×2；其他螺紋尺寸需要在?處標注

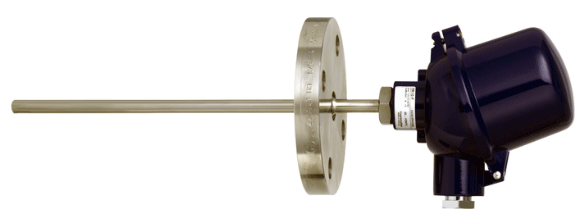

[3]：活動法蘭
[4]：固定法蘭/用戶提供法蘭標準、法蘭規格和法蘭材質要求
[6]：固定螺紋+錐形整體鉆孔盲孔管/標配螺紋為M27×2；其他螺紋尺寸需要在?處標注

⑤接線盒形式
[2]：ABB接線盒及套件

[3]：德系一體化溫度變送器接線盒/昌暉產品標準配置

[6]：防高溫強腐蝕不銹鋼接線盒/適用于常溫強腐蝕場合

[7]：全塑接線盒/適用于常溫強腐蝕場合

⑥熱電阻保護管外徑mm
[0]：Ф16mm
[1]：Ф12mm
[6]：按照現場要求定制保護管外徑、壁厚和整支產品內部結構

⑦常用保護管材料/保護管長期最高使用溫度
[0]：1Cr18Ni9Ti(德標1.4841/美標321/日標SUS321)  0-871℃(1600℉)；抗硫、抗還原性差
[1]：99剛玉/耐高溫、耐腐蝕、有微小氣孔，致密性比氧化鋁好，熱沖擊易碎
[2]：氧化鋁/耐高溫、耐腐蝕，有微小氣孔，熱沖擊易碎
[3]：316L(德標1.4435/日標SUS316L)/0-871℃(1600℉)；耐腐蝕優于304， 耐晶間腐蝕
[4]：瑞士904L/-70~280℃；耐硫酸、稀硫酸腐蝕性最好的鋼種
[N]：特殊保護管材質和結構定制產品

⑧測溫元件形式
[3]：外繞整體燒結鉑電阻元件，適用于振動場合，測溫-200~500℃，壽命為其他5-10應速度快，線性度非常好
[4]：國產304保護管鎧裝抗震熱電阻芯； 鎧裝芯標配Φ6.0mm
[5]：美標316L保護管鎧裝抗震熱電阻芯；鎧裝芯標配Φ6.0mm
[6]：德國進口Inconcl鎳基合金電纜管鎧裝熱電阻芯；德國久茂JUMO鎧裝熱電阻用材料，超長使用壽命
[F2]：防腐耐磨型整體燒結聚四氟乙烯結構+抗震式外繞整體燒結鉑電阻+內部防腐專用引線

⑨熱電阻總長mm
[***]：***(見注1)

⑩熱電阻插入長度mm
[***]：***(見注1)

?溫度變送器量程下限
[***]：***

?溫度變送器量程上限
[***]：***

?熱電阻元件精度等級
[1]：AA級精度
[2]：A級精度
[3]：B級精度/國內多數熱電阻生產廠常規供貨

?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求(見注1)
[法蘭要求]：法蘭規格尺寸及法蘭材質要求(見注2)

注1：YR-S①Z②③-1⑤⑥⑦⑧和S①Z②③-3⑤⑥⑦⑧型熱電阻一體化溫度變送器選型時僅需要確認總長L（總長等于插入深度）即可；YR-S①Z②③-2⑤⑥⑦⑧和S①Z②③-4⑤⑥⑦⑧型熱電阻一體化溫度變送器選型時必須同總長和插入深度，通常約定：總長=插入長度+150mm。

注2：一體化溫度變送器如選用固定法蘭或非標準螺紋安裝方式，用戶訂貨時必須安裝現場配對法蘭要求提供熱電阻法蘭規格、法蘭材質或螺紋要求。

選型舉例
YR-SCZP-266N6-250/100-0/100-2-M27×2
一體化溫度變送器(配置HART溫度變送器)，M27×2固定螺紋，高溫防腐接線盒，材質、保護管直徑和內部結構定制，總長250mm，熱電阻插入深度100mm，熱電阻保護管材質為按現場工況定制，德國進口Inconcl鎳基合金電纜鎧裝熱電阻芯



熱響應時間
當溫度出現階躍變化時，熱電阻一體化溫度變送器的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示，當溫度變送器的階躍響應穩定時間不超過熱電阻熱響應穩定時間τ0.5的五分之一時，則用熱電阻熱響應時間作為熱電阻一體化溫度變送器的熱響時間；當溫度變送器的階躍響應穩定時間不超過熱電阻熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為一體化溫度變送器的熱響應時間。

熱電阻一體化溫度變送器接線圖
