超聲波液位計的工作原理是由換能器（探頭）發出高頻超聲波脈沖遇到被測介質有關。表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=C×T/2
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
昌暉儀表生產的分體式超聲波液位計有經濟型和高性能型兩種，可滿足用戶不同工況及價格需求。下面對經濟型分體式超聲波液位計做詳盡介紹。
儀表特點
1、精度±0.2%；經濟型分體式超聲波液位計適用于簡單工況的液位測量
2、經濟型分體超聲波液位計不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶可以通過手冊進行儀表標定
3、經濟型分體超聲波液位計采用昌暉聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能
4、經濟型分體超聲波液位計可通過4-20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據
5、經濟型分體超聲波液位計防護等級為IP67；所有的輸入、輸出線均具有防雷、防短路的保護功能
經濟型分體式超聲波液位計技術指標
測量范圍：0.45-15m
經濟型分體超聲波液位計盲區：0.25m-0.6m
測距精度：1mm
工作壓力：常壓
環境溫度：-20~60℃
儀表顯示：自帶LCD顯示液位或空間距離
模擬輸出：四線制4-20mA輸出（最大負載＜500Ω），最遠傳輸距離≤1000m
通訊輸出：RS485（Modebus協議）
防護等級：IP67
供電電壓：AC220V或DC24V；儀表電源為DC24V時，上電后儀表電源輸入端的電壓不低于21V
換能器電纜：BA-2為經濟型分體式超聲波液位計專用電纜，其最大長度≤50m

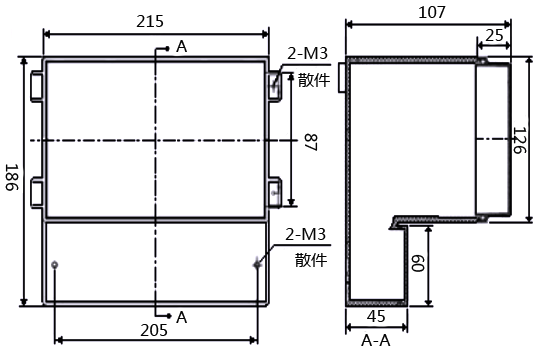

經濟型分體式超聲波液位計控制表尺寸
經濟型分體超聲波液位計接線圖
用螺絲刀逆時針擰開控制表下部蓋板即可看見儀表的接線板，如下圖所示：
接線柱說明：
①L/+和N/-：接電源AC220V或DC24
②SPDT1、SPDT2、SPDT3和SPDT4：開關量報警輸出；SPDT1為第一繼電器報警輸出；SPDT2為第二繼電器報警輸出；SPDT3為第三繼電器報警輸出；SPDT4為第四繼電器報警輸出。
③RS485：RS485通訊接線柱；
④4-20mA：OUT1為第一路4-20mA輸出，OUT2為第二路4-20mA輸出；“+”為輸出正極，“-”為輸出負極。
⑤TPS01：溫度傳感器接線柱；VCC接溫度傳感器紅線，DIO接溫度傳感黃線，GND溫度傳感接黑線。
⑥XPS01和XPS02：換能器1和換能器2接線柱；“XPS01+”接1#換能器高頻線，“XPS01-”接1#換能器屏蔽線；“XPS02+”接2#換能器高頻線，“XPS02-”接2#換能器屏蔽線。
經濟型分體式超聲波液位計探頭 經濟型分體式超聲波液位計控制表
控制表按鍵說明
控制表鍵盤由4個鍵組成，按擊按鍵，儀表進入?yún)?shù)設置狀態。
[Mode]鍵：模式鍵。在儀表正常工作時，用“感應筆”點擊該鍵可進入?yún)?shù)設置菜單；在菜單中，用“感應筆”點擊該鍵，則可退出本級菜單，退回到上一級菜單。
[▲]鍵：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。
[▼]鍵：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵做減法鍵用。
[OK]：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做后移鍵用。
經濟型分體式流量計選型表
YR-SL511-①②③④⑤⑥⑦⑧
①代碼 測量范圍 說明
×× 填寫數字 量程≤15米，比如代碼為“05”則量程為5米，代碼為“15”則量程為15米
②代碼 防爆要求 說明
P 非防爆型超聲波液位計 標準配置
③代碼 換能器材料 過程溫度 防護等級
A PU/PC（普通型） -20～60℃ 防護等級IP67
④代碼 探頭過程連接
G 螺紋M59×2
⑤代碼 信號輸出方式 說明
A 4-20mA 四線制
B 4-20mA輸出+RS485通訊 四線制
⑥代碼 報警輸出 說明
A 無報警 標準配置
B 兩個報警
⑦代碼 儀表電源
M DC24V
N AC220V
⑧代碼 電纜長度 說明
A 10米 標準配置
X 用戶指定
選型舉例
技術要求：量程0-6米，輸出4-20mA，DC24V供電，電纜10米，無通訊，無報警輸出
型號：YR-SL511-06PAGAAMA
