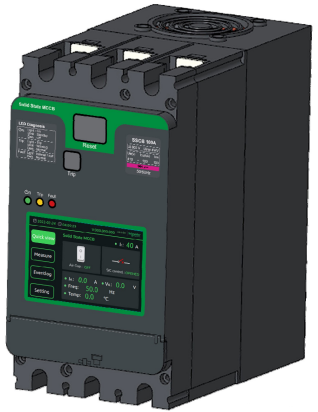

使用外觀設計的產品名稱：固態斷路器的控制和顯示信息的圖形用戶界面
授權公告號：CN 307458089 S
授權公告日：2022.07.19
申請號：202230223540.1
申請日：2022.04.20
專利權人：施耐德電器工業公司
地址：法國呂埃-馬邁松
設計人：李玉霞 蔡永菲
1、本外觀設計產品的名稱：斷路器的控制和顯示信息的圖形用戶界面
2、本外觀設計產品的用途：本產品用于控制電路閉合和斷開
3、本外觀設計產品的設計要點：在于圖形用戶界面
4、最能表明設計要點的圖片或照片：主視圖
5、無設計要點，省略其它視圖

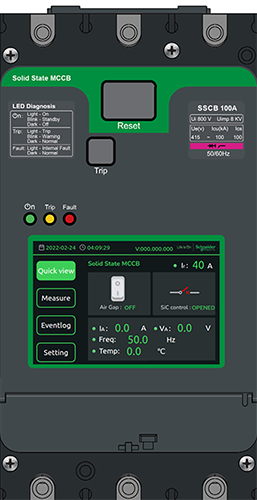

6、圖形用戶界面的用途：界面可實時顯示斷路器在使用過程中的狀態、電流、電壓等信息，用戶通過界面，能對斷路器運行中相關參數和狀態進行設置和切換。主視圖和主視界面圖為斷路器開機原始狀態，當用戶按下斷路器面板上部的“Reset”按鍵后，界面轉換成為界面變化狀態圖1，用戶點擊界面中的“Air Gap”按鍵，開關狀態可在ON和OFF之間切換。用戶點擊界面變化狀態圖1中“SiC control”上部的開關圖標，界面轉換成為界面變化狀態圖2，用戶通過點擊此開關圖標，SiC狀態可在OPEN和CLOSE之間切換。用戶點擊界面變化狀態圖2左側“Measure”按鍵，界面轉換成界面變化狀態圖3，進入“U/I/F”界面。用戶點擊界面變化狀態圖3右側“Temp”按鍵，界面轉換成界面變化狀態圖4。用戶點擊界面變化狀態圖4左側“Eventlog”按鍵，界面轉換成界面變化狀態圖5，日志默認顯示Trip類型日志。用戶點擊界面變化狀態圖5中“Trip”旁邊的下拉框圖標，選擇“Alarm”和“Fault”，界面分別轉換成界面變化狀態圖6和圖7。用戶在界面變化狀態圖5、6、7中選擇一行日志、并點擊“Detail”按鍵，界面轉換成界面變化狀態圖8，顯示出被選日志的具體信息。用戶點擊界面變化狀態圖8中“Close”按鍵，可回到相應的上級界面（即界面變化狀態圖5、6或7）。用戶點擊任一界面左側的“Setting”按鍵，界面轉換成界面變化狀態圖9，為Adjustment for demo參數默認隱藏狀態。當用戶滑動界面變化狀態圖9“Adjustment for demo”右側圖標時，界面轉換成界面變化狀態圖10。

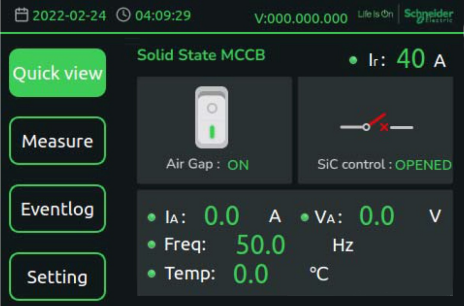

施耐德固態斷路器界面變化狀態圖
