熱電偶測溫原理
把兩種不同材質的導體A和B焊接起來，如圖1，當連接點(熱端)的溫度和導體另一端(冷端，亦稱參比端)的溫度不同時，會在冷端產生熱電勢。熱電偶就是利用這一現象將溫度量轉換成電勢量的溫度傳感器。
圖1 熱電偶示意圖
如果熱電偶的冷端溫度保持恒定(比如為0℃)，則輸出熱電勢和熱端溫度值成一一對應關系。溫度變送器通過測量熱電偶輸出端的電勢差，再將電勢差轉換成溫度，從而實現溫度測量。
熱電偶冷端補償
熱電偶的輸出熱電勢取決于熱端和冷端之間的溫度差，而在實際測量中，熱電偶冷端的溫度經常發生變化，如果不對這種變化進行補償，即使熱端的溫度恒定不變，冷端的溫度變化也會引起熱電勢的變化，使熱電勢不能真實反映熱端的溫度，從而引起測量誤差。
冷端補償原理如下：測量某熱電偶熱端溫度為T1時(冷端溫度為T2)的熱電勢V1，同時用溫度傳感器(如Pt100)測量冷端溫度值T2，計算得溫度T2時該熱電偶的熱電勢V2(冷端溫度為0℃)，則V1+V2是該熱電偶為冷端溫度為0℃時，熱端溫度T1時的電勢值。
熱電偶輸入變送器的精度測量方法
由于涉及冷端補償問題，有時不正確的測量往往認為溫度變送器的精度超差。正確測量熱電偶變送器的方法有兩種：一種為精確測量法，另一種為實用測量法。
溫度變送器精確測量法

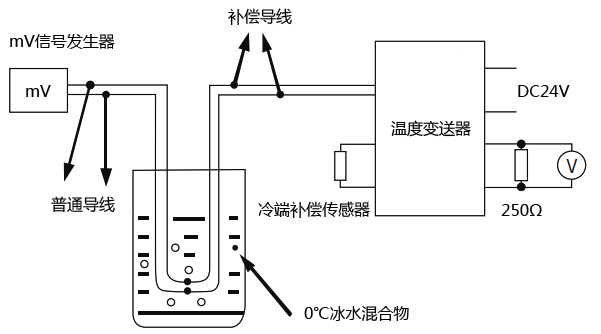

圖2 實驗室溫度變送器校準連線示意圖
1、補償導線采用與測量熱電偶相對應的補償導線；
2、用mV信號發生器模擬熱電偶信號；
3、保持容器內為冰、水混合態，保證冷端溫度為0℃。
根據熱電偶分度表上對應的電勢值，直接由毫伏信號發生器模擬熱電偶輸出信號送入溫度變送器，測量溫度變送器輸出4-20mA電流信號，計算溫度變送器的測量精度。
這種測量方法可消除測量過程中冷端溫度變化引起的測量誤差，但補償導線本身誤差引起的測量誤差還是無法消除。這種方法一般在試驗室測量中應用。
溫度變送器實用測量法

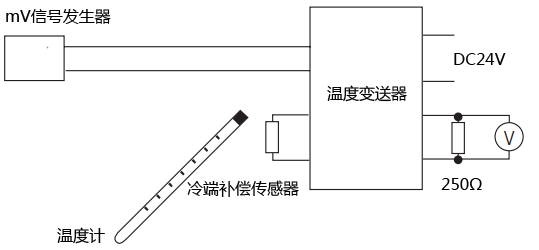

圖3 溫度變送器校準實用連線示意圖
在輸入端放置一個溫度計，測得冷端溫度值，由分度表查得此溫度電勢值ECJ，再根據熱電偶分度表的電勢值 E0，由mV信號發生器模擬輸出(E0 - ECJ)值，即模擬熱電偶的輸出，測量溫度變送器輸出4-20mA電流信號，計算溫度變送器的測量精度，這種方法還存在著環境溫度變化和溫度計測量冷端溫度誤差兩個方面，無法消除，會帶來測量誤差。
